一、简介：

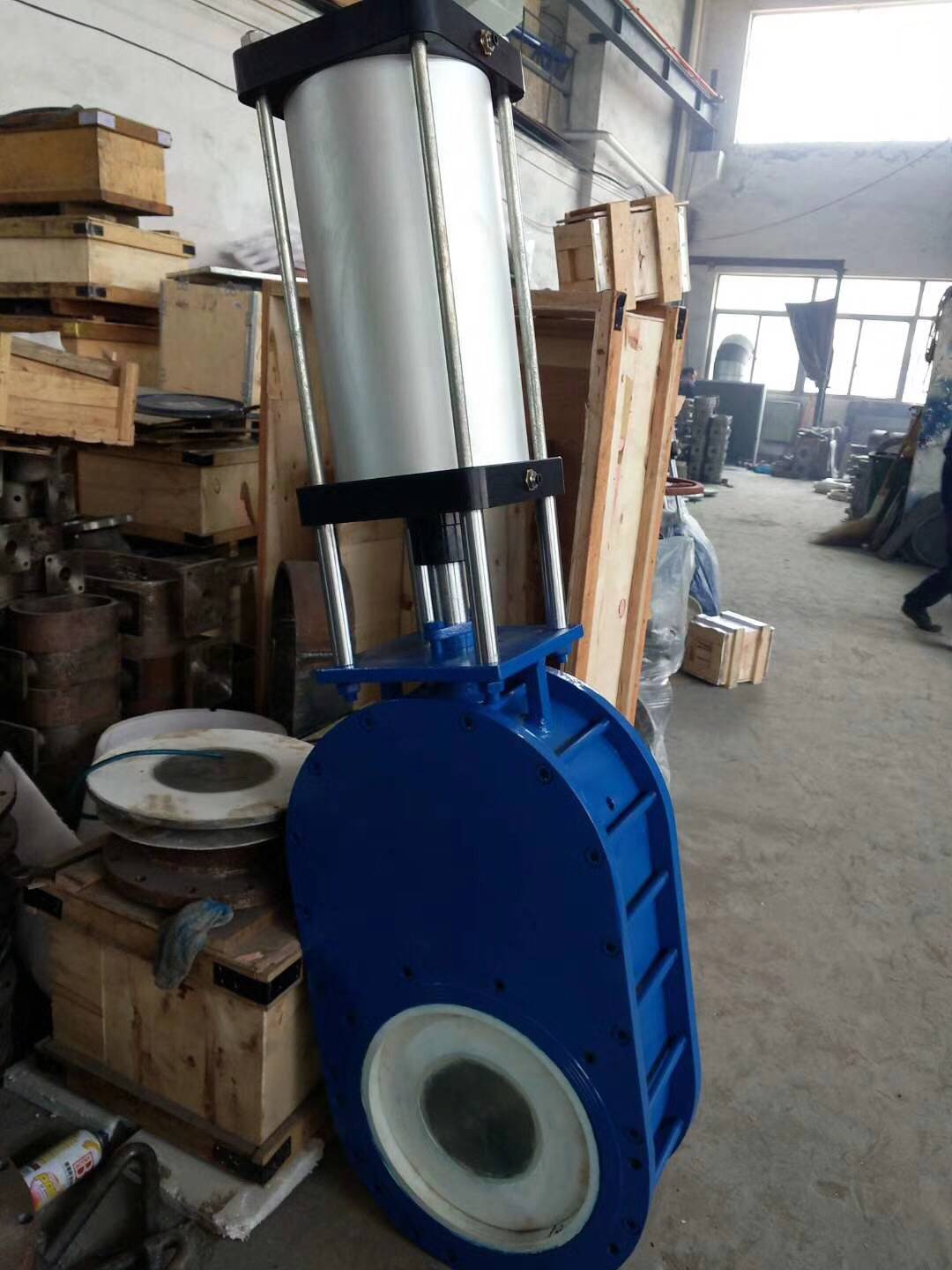

Z644TC气动陶瓷出料阀又称陶瓷平行双闸板闸阀或干灰阀，是陶瓷闸阀的一种。故其结构与工作原理与陶瓷闸阀一致，其启闭体（阀板）由阀杆带动阀座密封面作升降运动，可接通或截断流体的通道。借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀板和阀座紧密接触，实现密封。其中，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

二、特点：

1、阀板、阀座均采用增韧工程陶瓷制造，耐冲刷、耐磨损性能优良；

2、两闸板之间设置有弹簧，以弹簧双向柔性预紧压力来实现自紧式密封，具有低压双向密封，启闭过程无卡塞及积灰现象的性能；

3、阀门启闭过程中，阀板子旋转与阀座均匀磨合，密封性能持久耐用；

4、处于干粉介质中的密封面在频繁启闭过程中磨损均匀，关闭密封性能高，使用寿命长；

5、阀体对通道采用偏心设计，在阀板开启排泄物料时会产生物料涡流，物料涡流会清扫阀体内腔的卡塞物料，另设计有吹灰口，以便于通过外接气源来辅助清除阀门内的积灰及检修阀门时使用。

三、应用范围：

1、电厂除灰—干除灰系统；

2、选矿厂—干矿粉状物料的选择、输送；

3、水泥行业—干粉料输送、放料；

4、主要用于干粉物料的进、放料及输送管道上，作截止和接通介质通道用，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀，具有密封性能好、启动负荷小、卡灰及积灰现象少、耐磨性强、使用寿命长的特点。

5、其它粉末或微小固体颗粒等高磨损介质的输送，因这些工矿介质中常有硬质颗粒和纤维性的污垢等物体，该阀在管道系统中作为启闭装置，能起到极好的作用。

四、零部件材料：

五、主要外形及连接尺寸：
