气动调节球阀主要应用于需要进行流量控制和压力调节的管道系统中,它是一种通过气动执行机构和定位器实现自动化调节的球阀。
气动调节球阀是采用角行程气动执行器及球阀组成。气动调节球阀是一种转角为90°的旋转类球阀,也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位,与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开/全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等特点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
气动调节球阀工作原理如下:
原理:气动调节球阀通过不断地增加或减少空气压力,从而使球体围绕着阀座旋转,调节流体的开启程度。
气动执行机构:气动调节球阀的气动执行机构一般由空气过滤器,空气调节阀,手动控制装置和气动活塞等部件组成。当气压改变时,气动执行机构可以调整球阀的开启程度,以达到调节流量和压力的目的。
控制信号:气动调节球阀的控制信号一般是由传感器或集中控制系统生成的。当需要改变气动执行机构中空气的压力时,这些控制信号就会被发送到气动执行机构,从而控制球阀的开启程度。
力矩平衡原理:气动调节球阀的阀杆和阀球通常采用扁平接触方式,这样可以减小力矩,从而减小气动执行机构的调节力度。同时,球阀的阀杆还可以利用其特殊的设计,使得阀杆和阀球的力矩得到平衡,减少气动执行机构的压力和能量消耗。
气动调节球阀通过气动执行机构,控制信号,和力矩平衡原理等多种工作原理的组合,实现了对流量和压力的精确控制和调节。
气动调节球阀的技术参数主要包括以下几个方面:
1. 阀门型式:两通球阀、、三通球阀、四通球阀等。
2. 阀门规格:DN15~DN1000mm(一般情况下)。
3. 阀体材质:不锈钢、碳钢、合金钢等。
4. 阀门连接方式:法兰连接、螺纹连接、对夹连接等。
5. 阀门操作方式:手动操作、气动操作、电动操作、液动操作等。
6. 阀门定位器:配、或不配。
7 阀门使用压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa等。
8 阀门使用温度:-40℃~+180℃(普通球阀)、-196℃~+600℃(高温球阀)。
9. 气源压力:0.4~0.6MPa。
10. 流体介质:酸、碱、盐、油、水、空气等。
以上就是气动调节球阀的主要技术参数,这些参数将直接影响到气动调节球阀的使用效果和适用范围。用户在选购气动调节球阀时,需根据自己的具体情况和需求选择合适的型号和规格。
气动调节球阀安装时需要注意以下几个事项:
1. 阀门安装位置:气动调节球阀要求安装在易于操作、维护和检修的地方。
2. 阀门连接方式:选择正确的连接方式,如法兰连接、螺纹连接、对夹连接等,连接螺栓要均匀拧紧。
3. 阀门定位器:确保阀门定位器正确安装在阀门上,并根据阀门工作要求对定位器进行参数设定。
4. 气源连接:气动调节球阀的气源连接要与系统压力相适应,连接前应确保气源干燥、清洁和免受污染。
5. 接线:正确接线并检查电气设备。要求安全可靠,防止接线松动。
6. 调试:安装后需进行调试,测试阀门的稳定性和准确性,确保使用效果。
7. 安全标志:安装完成后,需要在阀门处标识气源、电源接线情况,提醒操作人员注意事项。
在安装气动调节球阀时,需要根据实际情况严格按照使用要求进行安装、调试和操作,确保阀门正常、安全、有效地运行。
气动调节球阀产品特点
1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力好。
5、由于PTFE等材料有好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。

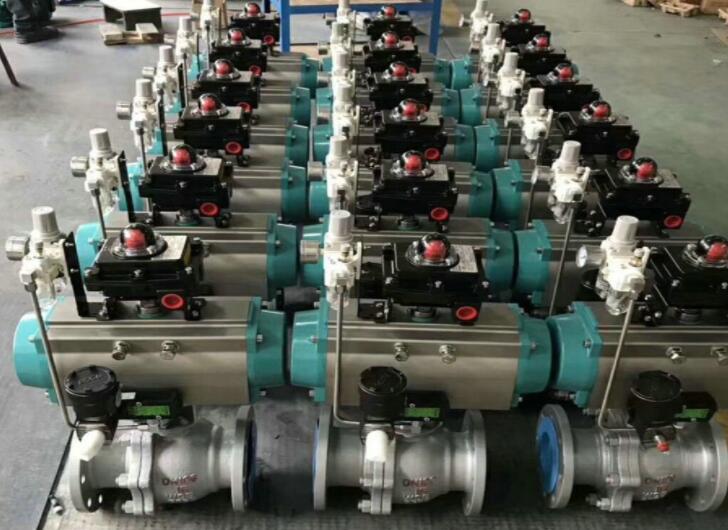

气动调节球阀

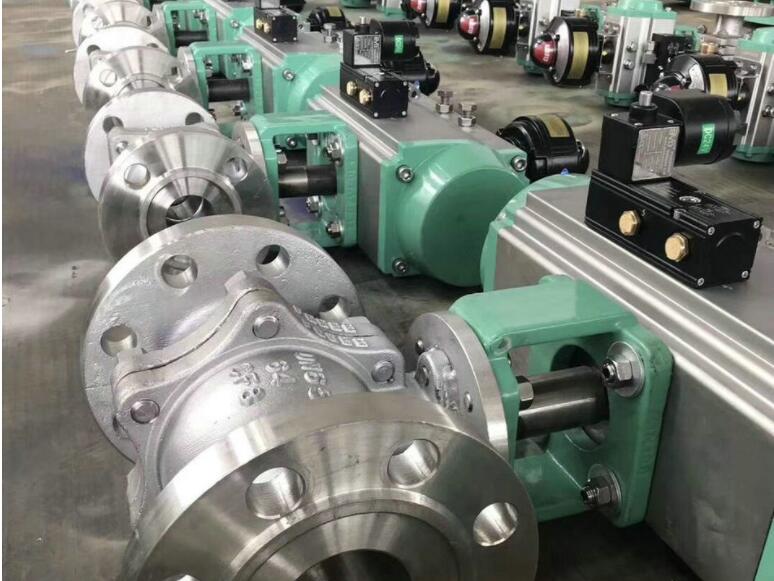

气动调节球阀
气动调节球阀参数表:
公称通径DN(mm) | DN15~DN400 |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
介质温度 | -40~+180℃ -40~+350℃ |
泄漏量 | 0 符合ANSIB16.104 5级标准 |
球体转角 | 90° |
阀体材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯(常温)、特制PPL(高温) |
防爆级组 | dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
电磁阀电源 | 220VAC、24VDC |
气源压力 MPa | 0.4~0.7MPa |
固有可调比 R | 100:1 |
流量特性Kv值:
公称通径 (DN) | 不同开度角下的Kv值 | ||||||||
10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
主要外形尺寸:
公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GTD52/GTE63 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GTD63/GTE83 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GTD63/GTE83 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GTD83/GTE110 | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GTE110 |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GTD83/GTE110 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GTD110/GTE127 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GTD127/GTE127 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GTD127/GTE160 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GTD160/GTE190 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GTD190/GTE210 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GTD210/AWS20 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | AW18/AWS25 |
